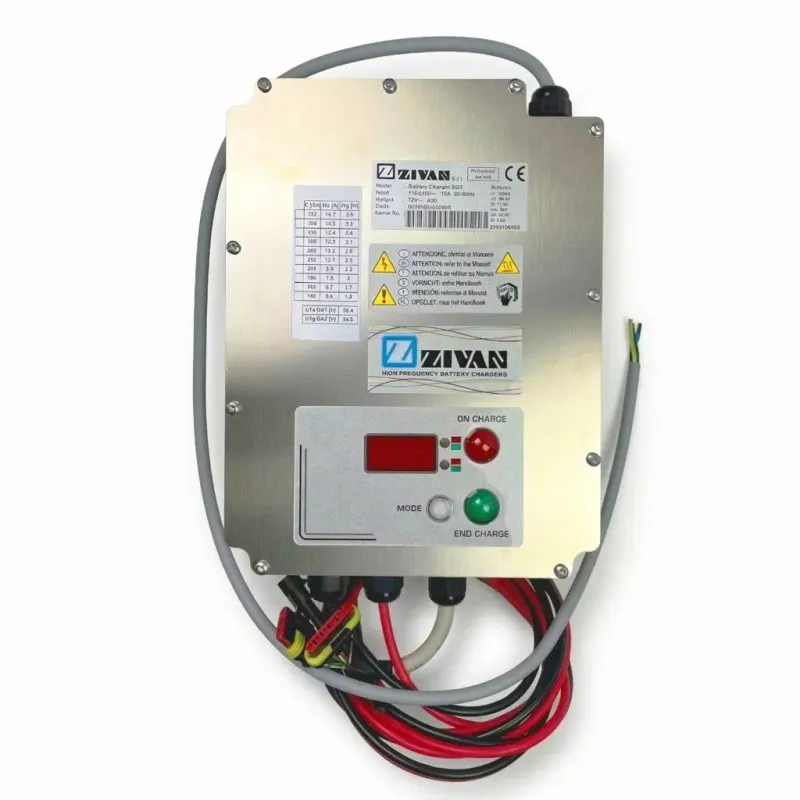

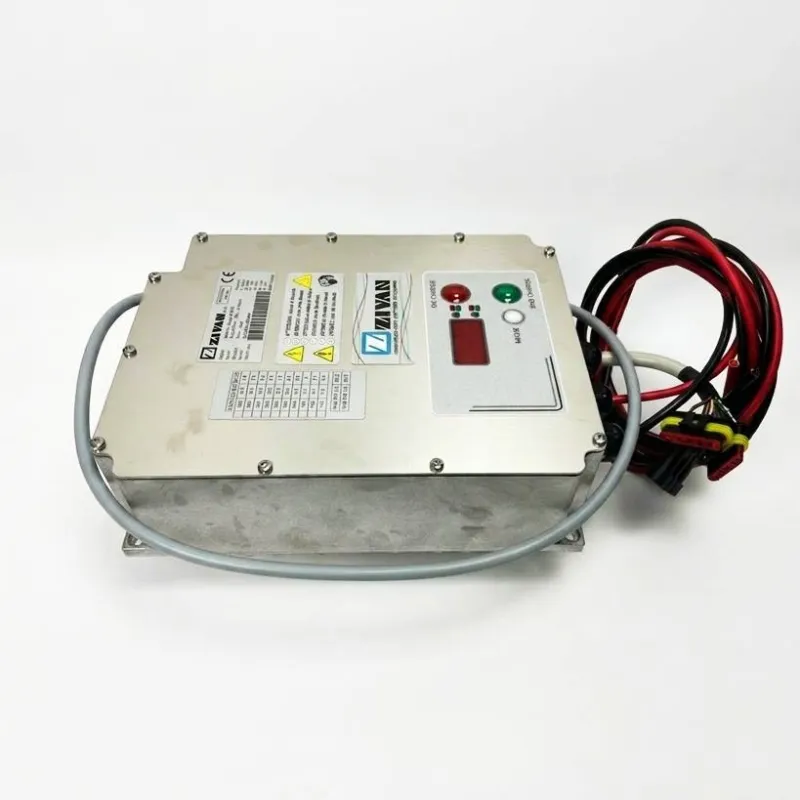

ZIVAN - SG3 - Chargeur plomb 96V 25A

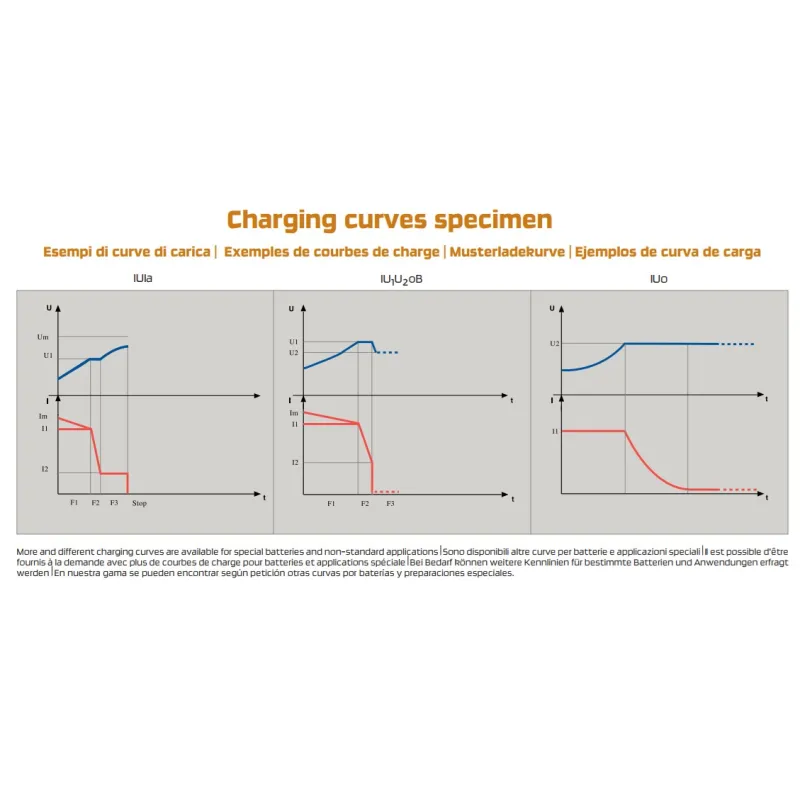

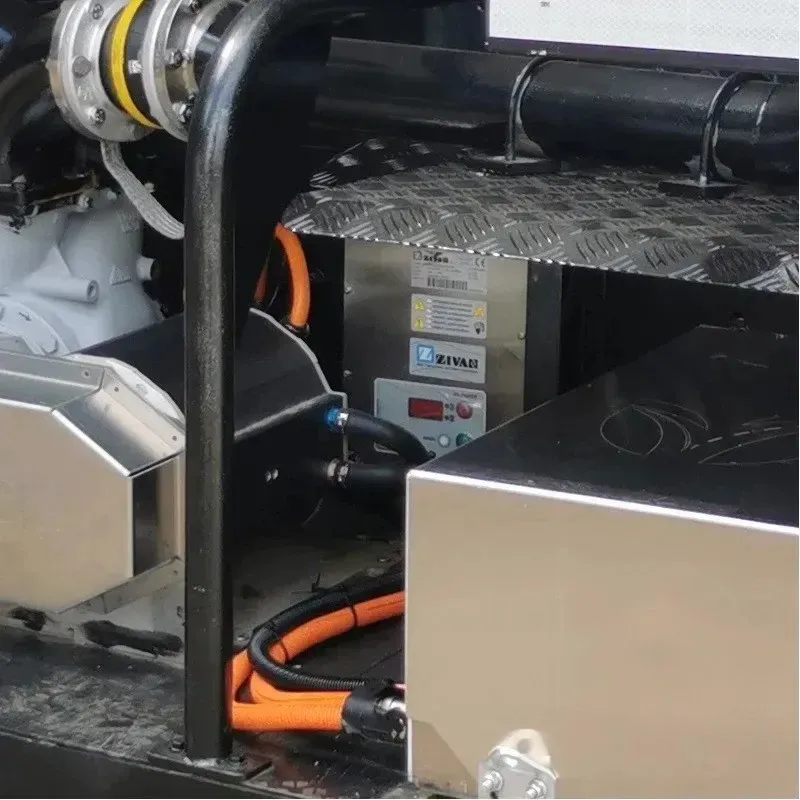

Courbe IUIa et floating

Sur cette version stand-alone Q9, les deux courbes utiles sont à lire comme deux stratégies de charge plomb distinctes. CU1 correspond à une courbe IUIa avec égalisation et maintien/floating ; elle est donc la plus cohérente pour une batterie plomb-acide ouverte ou pour une application qui accepte une phase d’égalisation en fin de charge. CU2 correspond à une courbe IU1U2ob, plus adaptée à une logique plomb-gel, avec une fin de charge moins orientée égalisation. Le chargeur ne se contente donc pas d’une charge simple en courant puis tension : il enchaîne des phases complètes de charge, avec surcharge contrôlée selon la courbe retenue, attente d’égalisation selon le cas, puis floating / maintien, ce qui en fait un véritable chargeur de traction et non une simple alimentation DC.

BA1 plomb-acide / BA2 plomb-gel

Les documents disponibles associent clairement BA1 au plomb-acide et BA2 au plomb-gel, avec CU1 et CU2 comme courbes sélectionnables en stand-alone. Dans cette logique, le choix de la courbe doit être traité comme un paramètre de définition produit à part entière. Il ne faut pas laisser une ambiguïté entre batterie ouverte et batterie gel, car la structure de fin de charge, l’égalisation et le maintien influencent directement la durée de vie batterie, le comportement thermique et la répétabilité des cycles sur flotte.

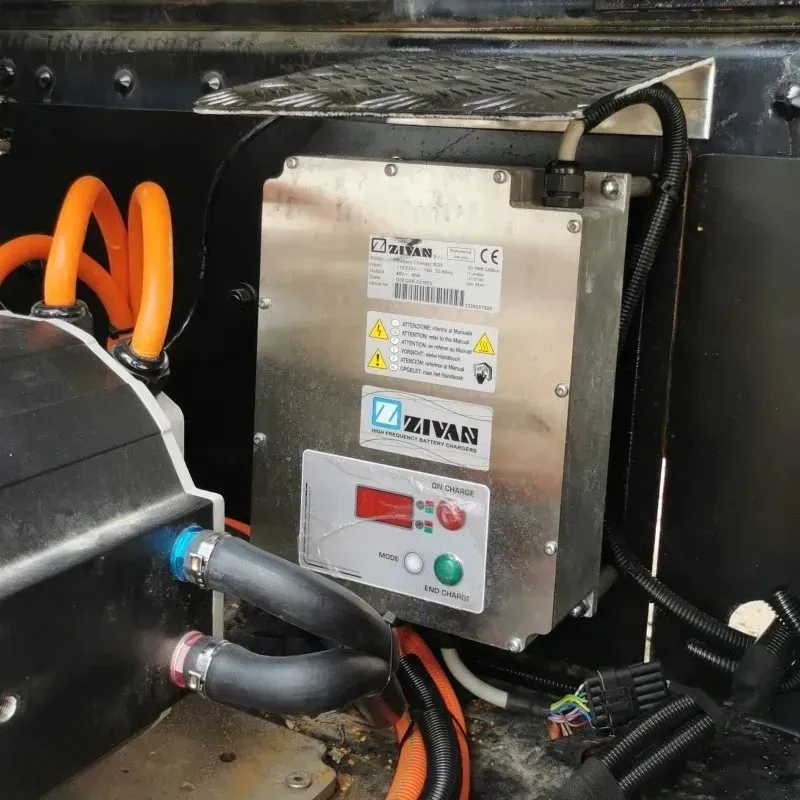

Réglage via bouton MODE

Le paramétrage se fait directement par le bouton MODE sur le dessus du chargeur, avec deux actions : appui long = ENTER et appui court = ROLL. En mise sous tension avec MODE maintenu, l’utilisateur sélectionne d’abord un nœud stand-alone (1 à 19), puis choisit la courbe CU1 ou CU2, puis le type de batterie correspondant (BA1 pour plomb-acide, BA2 pour plomb-gel), avant de régler la capacité entre 50 % et 140 % du nominal par pas de 10 %, puis le temps de charge jusqu’à 20 h maximum. La documentation décrit également les états de charge visibles sur les LED : phase à courant max, phase à contrôle de tension, surcharge contrôlée, attente d’égalisation, fin de charge et impulsions d’égalisation avec maintien/floating.

Les valeurs chiffrées de tension de fin de charge ne sont pas reprises ici sous forme de consignes figées, car elles dépendent de la configuration exacte validée pour la variante 96 V / 25 A et du couple courbe/type batterie réellement retenu. En pratique, ces seuils doivent être verrouillés dans le dossier de paramétrage du projet, avec validation sur batterie réelle, et non déduits de manière générique à partir d’une seule logique de série.
